Tubi alluminio ed accessori

Questo nuovo servizio è stato concepito in modo particolare per gli autocostruttori, facilitando il reperimento di materiali e componenti prelavorati e non, spesso non disponibili o non accessibili ai singoli privati ed in particolare, per coloro i quali pur avendo buone capacità progettuali, non hanno spazi o attrezzature adeguati per poter metter in pratica i propri progetti.

La selezione dei materiali e componenti messi a disposizione si basa essenzialmente su una esperienza quasi quarantennale sia diretta che indiretta. Per facilitare l'impostazione di un nuovo progetto e la scelta dei relativi materiali, abbiamo sviluppato una piccola guida  pratica, che tiene conto delle caratteristiche dei materiali e del miglior risultato che da esso si può ottenere. Rimane al singolo progettista creare taperings adatti che diano una buona resa meccanica ed elettrica, cercando nei limiti del possibile di ridurre gli sfridi. Oltre a particolari eseguibili a disegno, sono disponibili particolari standardizzati che consentiranno di realizzare la maggior parte dei vostri progetti.



Elenco materiali ed accessori

- Tubi tondi alluminio 6060-T6

- Tubi quadri alluminio 6060-T6

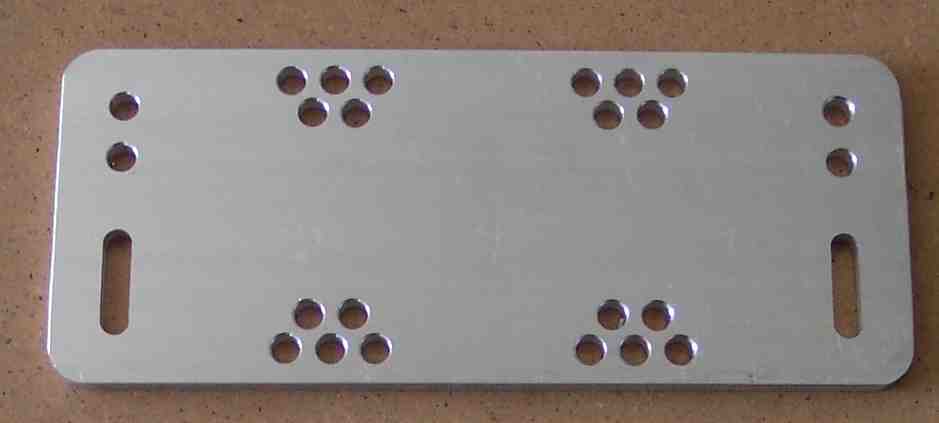

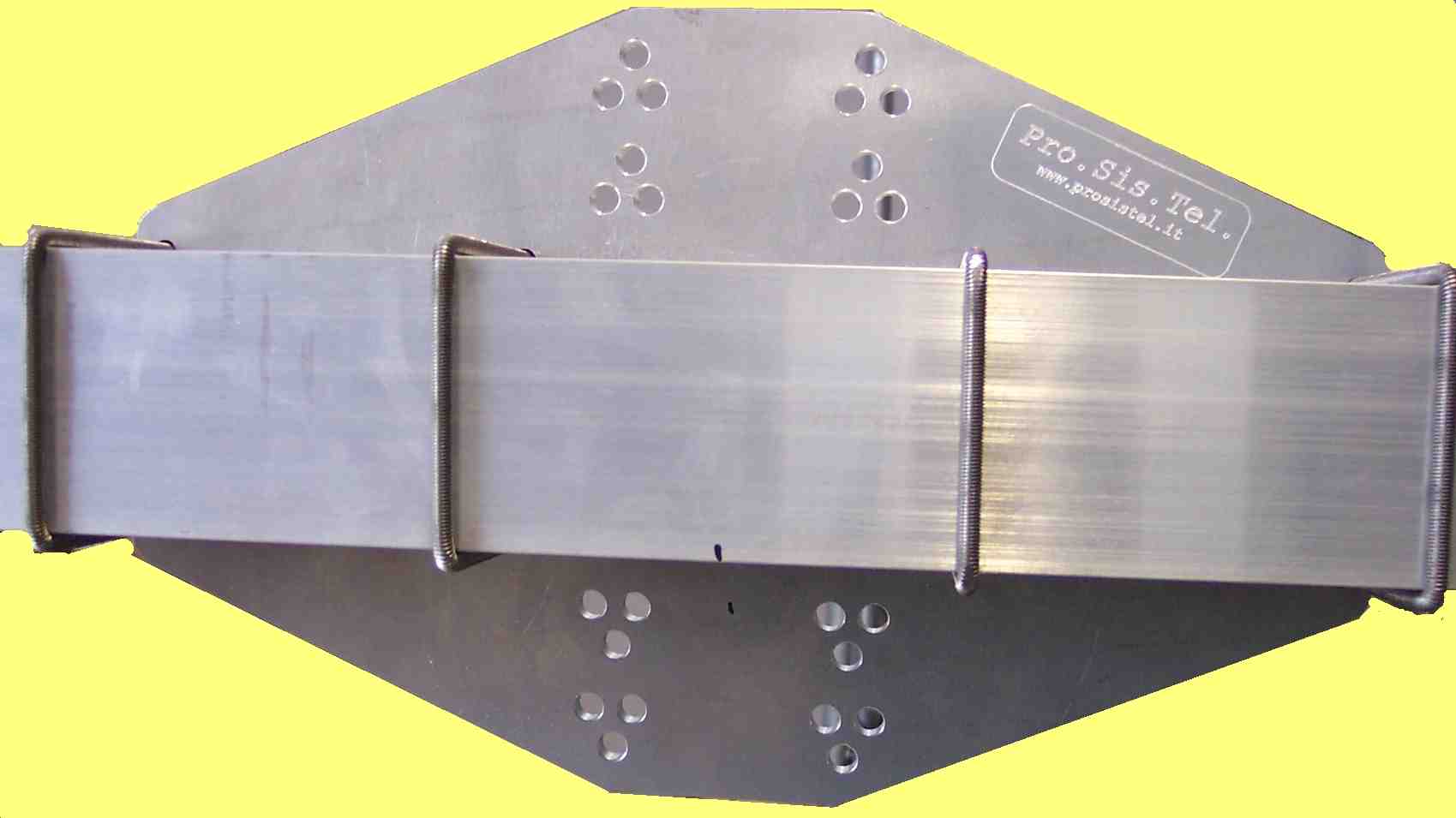

- Piastre di fissaggio boom-mast standard o a disegno

- Piastre di fissaggio elementi-boom standard o a disegno

- Piastre di giunzione per boom.

- U bolts per tubi tondi e quadrati, clamps e bulloneria inox.

- Tubi e barre piene in Delrin.

- Isolatori standard o a disegno.

- Servizio di taglio a misura.

- Servizio di foratura a misura.

- Ricostruzione di parti per riparazioni di antenne già esistenti (verificare fattibilità).

- Chiedere per varie ed eventuali non elencati.


Limiti e dimensioni

I tubi di alluminio possono essere forniti nella lunghezza massima di 3m.
Diametri e spessori disponibili come da elenco-listino.
Frazioni di metro dello stesso diametro sono considerati pari ad 1 metro (1,15+1,15=2,30m paga x 3m).


Suggerimenti utili

Per contenere i costi scegliete tra i componenti già disponibili, essi sono ottimizzati.
Usare preferibilmente boom a sezione quadra o rettangolare, molto più facile da gestire.
Nello sviluppo del tapering cercare di ridurre al massimo lo sfrido, esso ha comunque un costo
Le giunzioni delle sezioni con il perno passante a testa incassata, è affidabile, veloce ed economica. Non sprecare materiale nelle sovrapposizioni, 10cm bastano.

Esempio di elemento per i 40m full.
Centrale unico OD 50 > 45 > 40 > 35 > 30 > 25x2 > 20 > 16 > 12x1,5 > 8x1mm
Prevedere il tirante di sostegno a V
Boom 80x80x3mm (2-3 el)

Esempio di elemento caricato per i 40m.
Centrale unico OD 40 > 35 > 30 > 25x2 > 20 > 16x1,5 > 12x1mm
Prevedere un tirante di sostegno
Boom 80x80x3 (2-3 el)

Esempio di elemento per i 30m.
Centrale unico OD 40 > 35 > 30 > 25x2 > 20 > 16x1,5 > 12x1mm
Prevedere un tirante superiore di sostegno
Boom 60x60x3 (2-3 el)

Esempio di elemento per i 20m.
Centrale unico OD 30 > 25x2 > 20 > 16x1,5 > 12x1mm

Esempio di elemento per i 17m.
Centrale unico OD 25x2 > 20 > 16x1,5 > 12x1mm

Esempio di elemento per i 15-12br>
Centrale unico OD 20 > 16x1,5 > 12x1mm

Esempio di elemento per i 10m.
Centrale unico OD 16x1,5 > 12x1mm


Come ordinare

Esempio format di ordine da inviare, via email, per una 3 el 20m:

Diametro mast = .... mm
Diametro boom = .... mm tondo oppure ....x....mm quadro o rettangolare

n 2 tubo D30x2mm L2200mm
n 2 tubo D30x2mm L1100mm (radiatore)
n 6 tubo D25x2mm L....mm
n 6 tubo D20x1,5mm L....mm
n 6 tubo D16x1,5mm L....mm
n 2 tubo D12x1 L....mm Rif
n 2 tubo D12x1 L....mm Rad
n 2 rubo D12x1 L....mm Dir

La lunghezza deve essere quella lorda che include anche la sovrapposizione nell'elemento precedente.

n 2 o 3 tubo x boom (specificare lunghezze delle sezioni)

n 1 piastra boom-mast
n 2 piastre boom-elemento
n 1 piastra boom-elemento x radiatore
n 8 isolatori D30mm
n 8 set bulloni x isolatori
n 6 collari U per elementi (tondi o quadri)
n 2 o 4 collari U per boom (tondi o quadri)
n 2 o 4 collari U per mast

e cosi via anche per perni, dadi, rondelle e/o altri accessori necessari. Seguendo questa guida ci mettete in grado di ridurre i rischi di errori o incompresioni.
