Dipolo rotativo 40-17-6m modulare.
Questo dipolo rotativo caricato, nella versione base, realizza di fatto 3 antenne in una, lo abbiamo definito modulare in quanto è facilmente espandibile con degli appositi kit, infatti è possibile aggiungere ancora una o due bande, con elementi full size, da scegliere tra 15 - 12 e 10m.

Per la sua realizzazione si sono scelti materiali di qualità, in modo particolare i supporti delle bobine sono in fibra di vetro e gli avvolgimenti in  filo di rame da 2mm.
Questa configurazione consente l'utlizzo di potenze fino a 2KW pep, ben al disopra del limite legale.

Pur essendo caricato e con un raggio di rotazione di poco superiore ai 6m, esso presenta una larghezza di banda in 40m di circa 150Kc. Ogni banda dispone di regolazioni per affinare l'eventuale punto di sintonia. In banda 6m l'antenna presenta un ros minimo di circa 1:1,5 per una banda passante ottimale di circa 500Kc. da 50 a 50,5Mhz.

Per un funzionamento ottimale, si consiglia di montarlo ad un altezza di almeno 4-5m da terra.

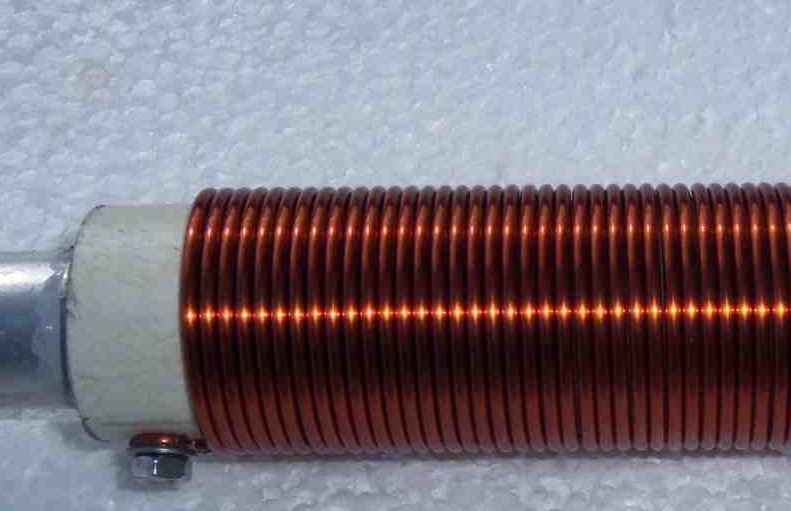

Particolare interno delle cariche

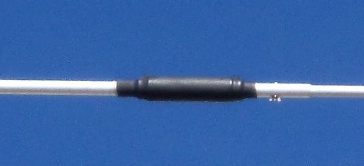

Particolare esterno delle cariche

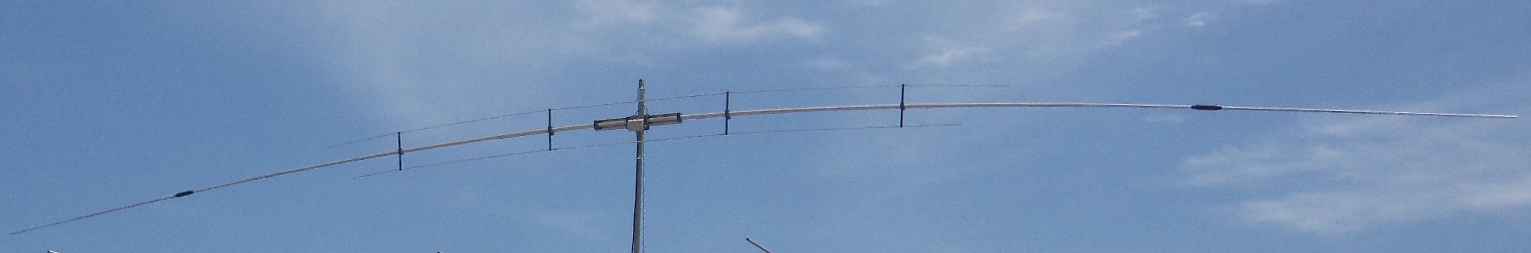

Nella foto è visibile il dipolo rotativo nella versione 40-17-12-10 e 6m, montato 1,5m sopra una tipica direttiva tribanda.

La presenza di altre antenne a distanza di 1,5m non influenza assolutamente il suo corretto funzionamento.

Il supporto utilizzato è un palo con carrello PST900/8PC.
Rotore PST2051D

Specifiche di massima:
- Guadagno = 0 dBd
- Impedenza = 50 ohm
- Fronte-fianco = 15 dB circa
- ROS = vedi grafico
- Consigliato balun 1-1
- Lunghezza = 12.8m circa
- Raggio rotazione =  6.4m circa
- Peso = 8 kg circa
- Accetta mast da 42 a 50mm  (60mm a richiesta)
- Materiale = Piastra ERGAL - tubi AL6060T6, bulloneria inox
- Prezzi:
- PST-RD40-17S  (versione base 40 -17- 6m)  = 160.00€ + iva      ORDINA on line
- PST-RD30-17S (versione base 30-17-6m)     = 157.00€ + iva      ORDINA on line

- Kit espansione 15m = 58.24€ + iva
- Kit espansione 12m = 57.49€ + iva
- Kit espansione 10m = 57.00€ + iva
- Kit espansione 15-12m  = 82.13€ + iva
- Kit espansione 12-10m  = 81.84€ + iva
- Kit espansione 15-10m  = 80.59€ + iva

- Balun 1-1 1.5Kw = 40.90€ + iva                                                          ORDINA ON line

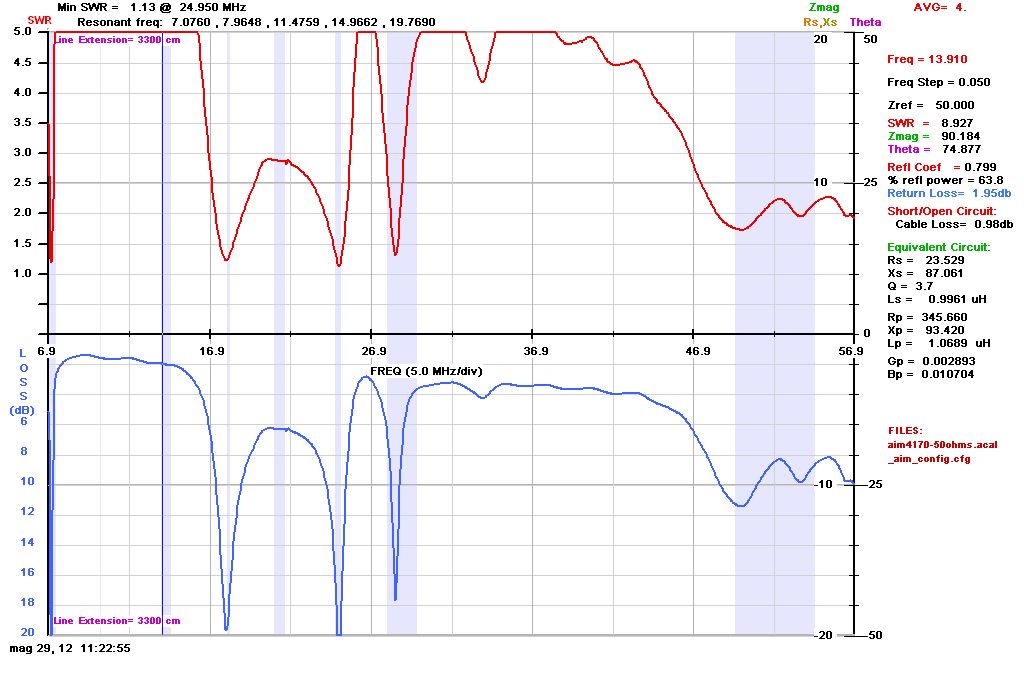

Grafico delle curve di ROS e return loss nella banda da 7 a 51Mhz
