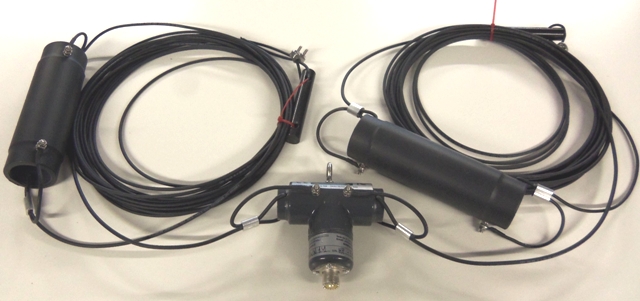

Antenna filare bibanda di dimensioni contenute, progettata per essere installata in spazi ristretti.
Elementi full size in 17m, con copertura di tutta la banda e leggeremente caricato in 40m
Per un funzionamento ottimale, si consiglia di montarlo ad almeno 5-6m da terra ad inverted V, con un'apertura di circa 100-110 gradi.
L'antenna è pre-tarata per funzionare al centro di entrambe le bande, come tutti i dipoli risente delle condizioni ambientali per cui potrebbe essere necessario ricercare il miglior punto di funzionamento con diversi tentativi.
Il centro dipolo include anche il balun 1:1 in ferrite.
17 m
Guadagno = 0 db
SWR = <1:1,5 a centro banda
Massima potenza = 1,5KW ssb, 1KW cw-rtty
40 m
Guadagno = 0 db
SWR = 1:1,3 a centro banda, Banda utile 150 Kc circa (ottimizzata)
Massima potenza = 1,5KW ssb, 1Kw cw-rtty
Impedenza = 50 ohm se installata ad Inv. V (discesa unica)
SO239 Amphenol o Teflon
Lunghezza totale = 12m circa
Peso = 1,5 Kg circa
Prezzo:
