Dipoli trappolati a V

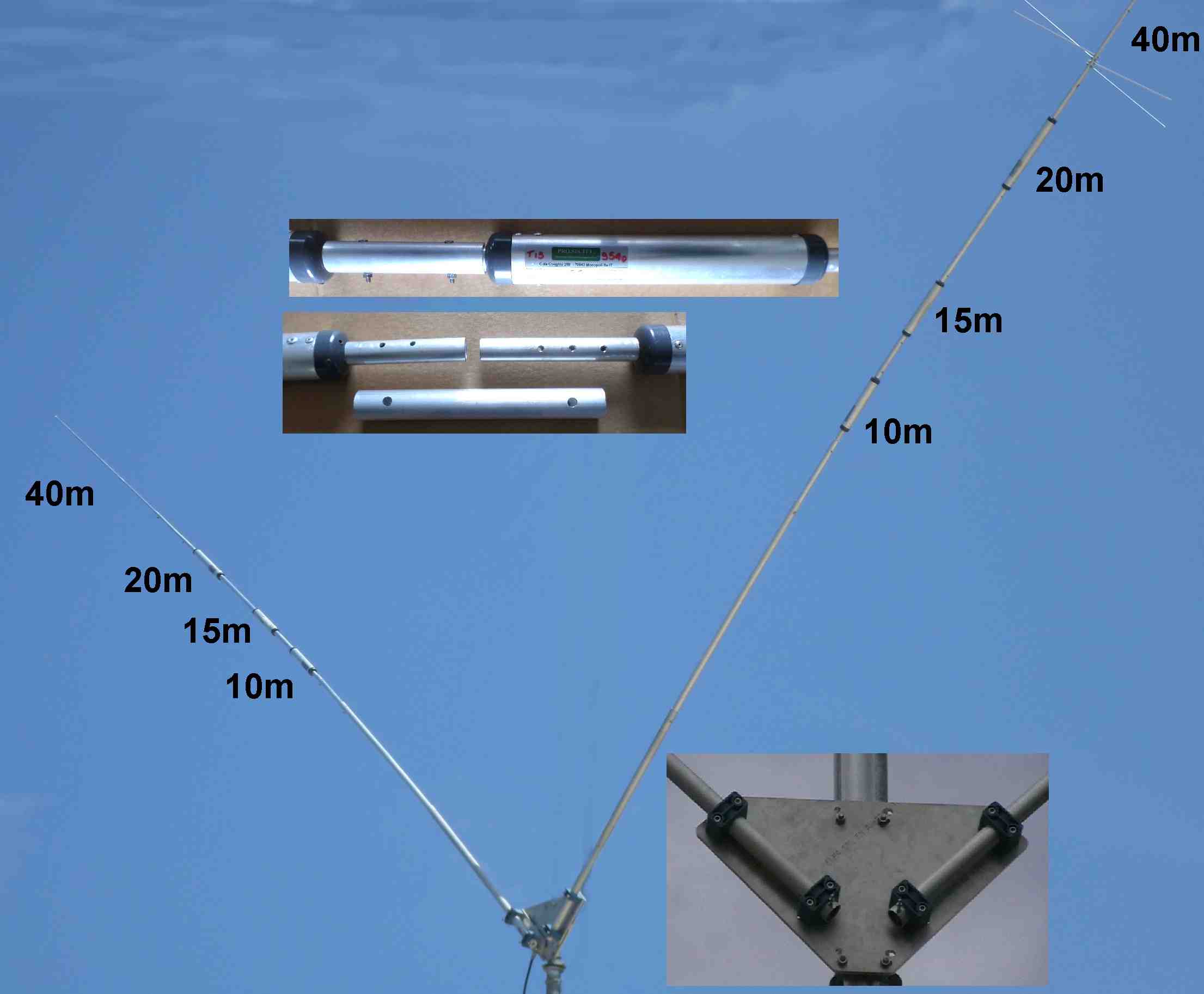

Dipolo multibanda HF e WARC, trappolato, in configurazione a V
Le trappole indipendenti conferiscono all'antenna una migliore performance in termini di possibilità di regolazione banda per banda e larghezza di banda utile.
Disponibile nelle versioni base 10-15-20m espandibile con kit dei 40m e nella versione 12-17m, espandibile con kit per i 30m o 40m.

Disponibile anche una versione speciale bibanda 20-40m.

Costruzione molto robusta, con bulloneria inox, le trappole in filo di rame ad alto isolamento con supporti in fiberglass, consentono un utilizzo anche con potenze fino a 2KW pep ssb.

Per un funzionamento ottimale, si consiglia di montarlo ad un altezza di almeno 4-5m da terra.
Funziona comunque bene anche a 2m da terra. Si consiglia l'uso del  balun 1:1.
Essendo praticamente omnidirezionale, non richiede rotore.

Specifiche di massima:
- Guadagno =  0 dBd
- Impedenza = 50 ohm
- ROS = <1:1,5 estremi di banda entro 1:1,8
- Raggio rotazione =  da 3 a 4m circa dipende dalla versione
- Peso = 6-8kg circa
- Accetta mast da 48mm (serie) o 60mm (optional)
- Materiale = AL6060T6, bulloneria inox.

- Modelli e Prezzi:
- PST-152TV  (10-15-20m) = 162.00€ + iva                 ORDINA on line
- PST-1524TV  (10-15-20-40m) = 229.00€ + iva         ORDINA on line
- PST-27TV (12-17m) = 142.30€ + iva                          ORDINA on line
- PST-273TV (12-17-30m) = 192.30€ + iva                  ORDINA on line
- PST-274TV (12-17-40m) = 219.00€ + iva                  ORDINA on line
- PST-24TV (20-40m) =  199.00€ + iva                         ORDINA on line

- Balun 1,5Kw = 40.90Euro + iva                                  ORDINA on line
- Balun 5 Kw = 65.70Euro + iva                                    ORDINA on line

- Kit espansione 40m per PST-152TV = 65.26€ + iva    ORDINA on line
- Kit espansione 30m per PST-27TV = 57.49€ + iva      ORDINA on line
- Kit espansione 6m = 35.00Euro + iva                            ORDINA on line

- Spedizione = 19.00€


Per ordinare via email: http://www.prosistel.it/ordinare/info.html

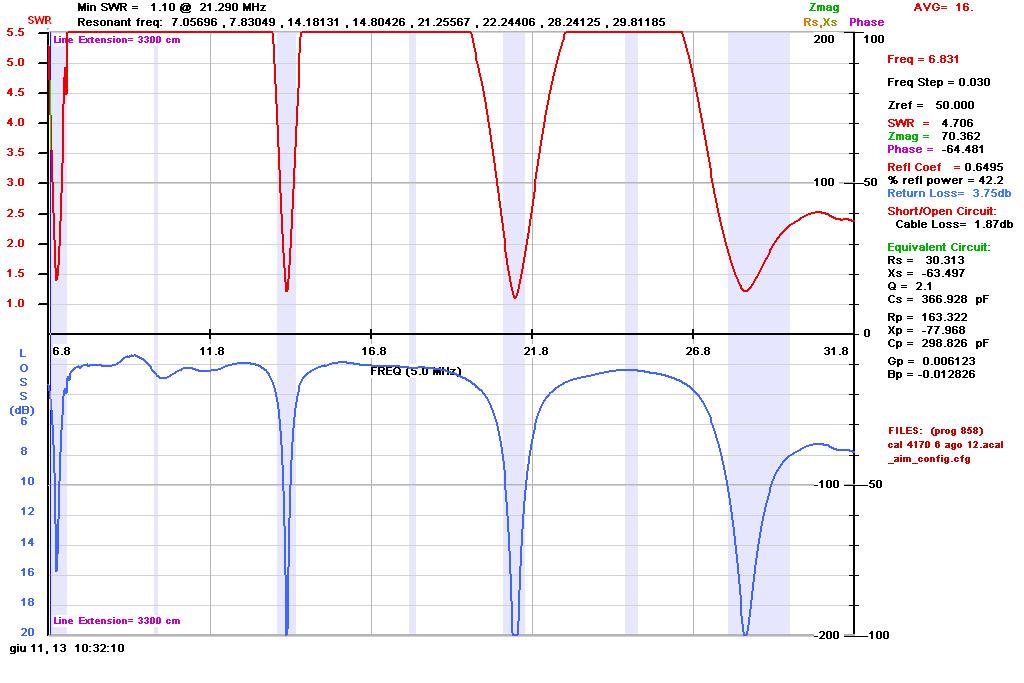

Curve di ros  e return loss della versione 10-15-20-40m

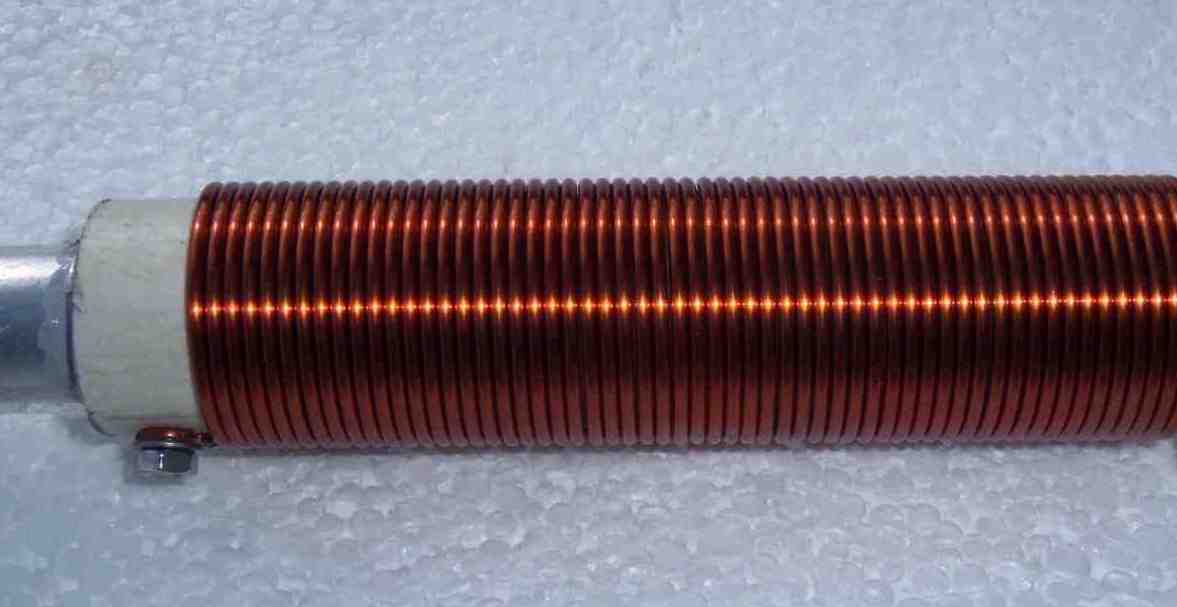

Particolare costruttivo delle trappole. Bobina in rame su isolatore in fibra di vetro.

Il produttore si riserva il diritto di apportare modifiche, senza obbligo di informazione verso alcuno.
Il contenuto di questa pagina web è proprietà esclusiva Pro.Sis.Tel.
Riproduzione , anche parziale, vietata.
Ultimo aggiornamento: 16 sett. 2015

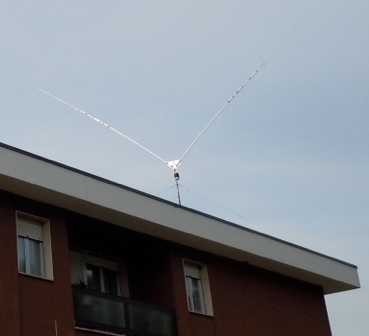

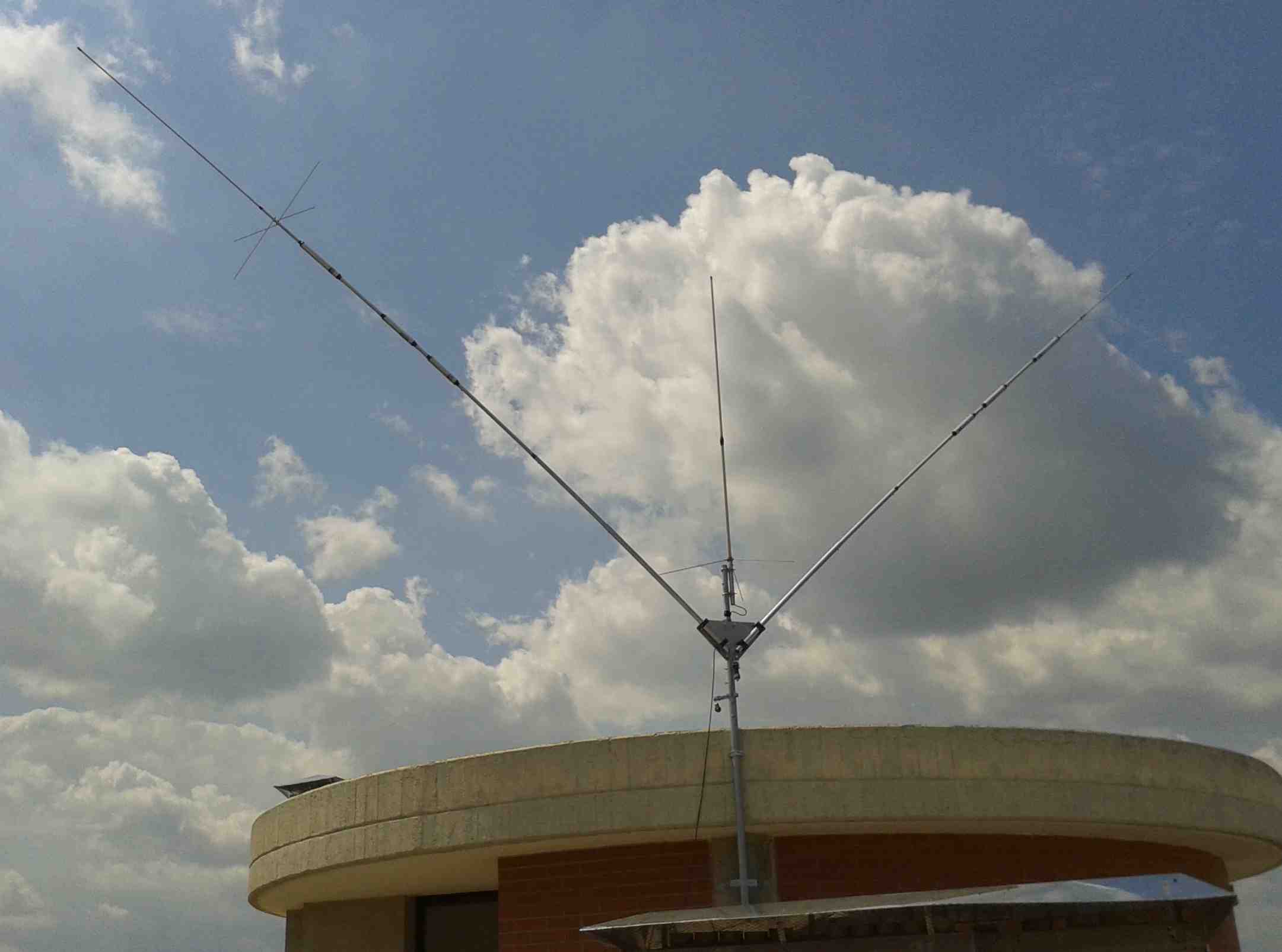

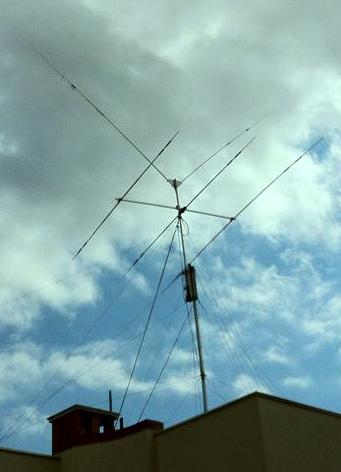

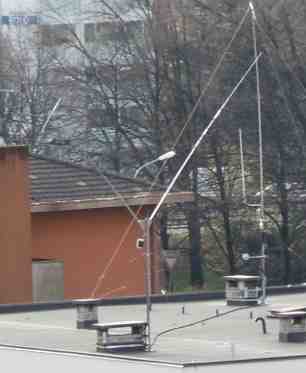

Galleria fotografica di alcuni impianti.
Le foto sono state scattate e gentilmente fornite dagli utilizzatori delle nostre antenne ed hanno solo valore di esempio, dal momento che ogni impianto ha una storia a se.

Kit 6m
