Palo con carrello ascensore

Palo modulare componibile con carrello ascensore porta antenne per impianti di radiotelecomunicazioni ed affini.





Questo tipo di palo, impiega un tubolare quadro standard su cui scorre un carrello ad ascensore, coassiale al palo stesso, che manovrato da un argano, consente l’alzata e la discesa del sistema di antenne o altro (fari, pannelli solari ecc.) dalla base del palo stesso fino al vertice e viceversa.

Il carrello ascensore è attrezzato con un tubo porta antenne sia rotante con l’ausilio di un rotore d’antenna, che fisso, in funzione dell’uso a cui è destinato.

Esso è equipaggiato con ruote a rulli che consentono un libero scorrimento lungo il palo.

Un grosso gancio di sicurezza, trattiene il carrello agganciato alla testa del palo, quando questi è in posizione alta, in questo modo, il carico non grava sul cavo di sollevamento.

I vantaggi di questo sistema sono molteplici e primo tra tutti quello di non doversi arrampicare sulla struttura ogni qual volta è necessario effettuare manutenzioni, riparazioni, ecc. dei sistemi.

La controventatura è agganciata al carrello ascensore.

Ogni sistema, viene fornito completo di bulloneria e cavo per ascensore, verricello,  manuale di istruzioni per il montaggio ed uso.

Se richiesto possono essere approntate versioni  in tutto o  in parte personalizzate.



Le normative locali, nazionali ed europee, sempre più restrittive, non lasciano più molto spazio al fai da te, per la vostra sicurezza e tranquillità, affidateVi solo a chi vi garantisce prodotti conformi alle norme vigenti.



Tutte le nostre strutture sono conformi alla normativa nazionale ed Europea

Se richiesto possiamo fornire il calcolo statico del singolo progetto.



Specifiche di massima



Altezza max: 6 m o  9m + 2 di mast

Peso medio per 6 m: 60 Kg

Diametro mast 48mm

Max wind load: 1m quadro

Richiede controventi



Il Kit completo comprende:

- Base con cerniera;

- Palo in sezioni da 3m;

- Carrello ascensore completo di

   reggispinta e mast.;

- Bulloneria e cavo inox, verricello;

- Manuale istruzioni montaggio ed uso.



Prezzi:

PST600/8PC (6m) =  776.28 Euro

PST900/8PC (9m) =  910.79 Euro

Basi a stella o staffe a muro da quotare

in funzione delle condizioni locali

Trasporto con corriere ordinario

Costo 120.00 Euro da confermare



Nel prezzo non sono compresi eventuali esecuzioni speciali

Giunto





Particolari testa carrello





Basi ed ancoraggi

Il palo carrellato può essere ancorato in vari modi, su una grande varietà di siti, quali tetto, verande terrazzi, terreno ecc. ed in funzione della quale costruiamo la base.



All’interno della gabbia rotore troviamo il tubo porta mast, con in testa la flangia porta cuscinetto reggispinta.

Il mast dotato di anello di blocco, carica il suo peso sul cuscinetto reggispinta,  protetto da una coppa  in acciaio stampato.

In basso troviamo la piastra portarotore già preforata e pronta ad accogliere i più noti rotori in commercio (CDE, Daiwa, Yaesu, PRO.SIS.TEL) ecc..

Nello stesso carrello trova posto anche un sistema di sicurezza antirottura cavo ed un braccio porta filari con carrucola che permette il montaggio di antenne filari come dipoli, windom ecc

Base a stella per terrazzo





Base a stella per terrazzo





Comodo e sicuro perché

non richiede l’utilizzo di scale.

Il carrello ascensore consente di lavorare sulle antenne, ad altezza d’uomo, in questo modo, diventa facile assemblare e tarare sistemi di antenne anche molto grandi.

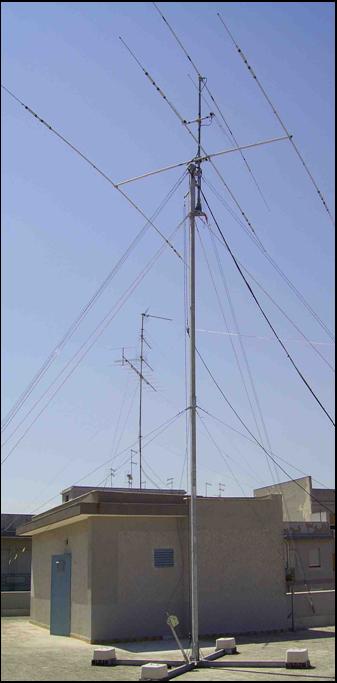

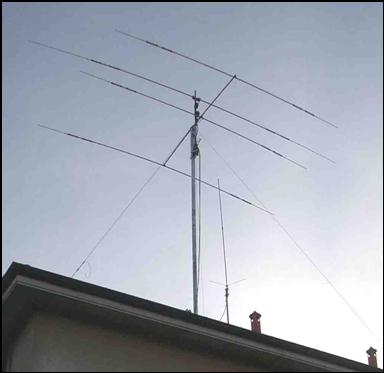

Tipico impianto a tetto





Torrino  scale





Panoramica di possibili basi e tecniche di ancoraggio

Questi supporti sono realizzazioni speciali,  da quotare al momento.

Basi

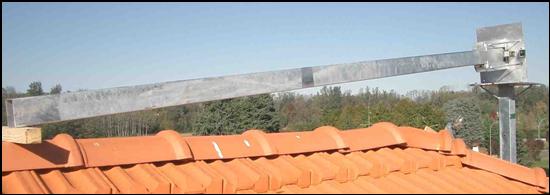

passanti  per tetto





A piastra





Affiancata

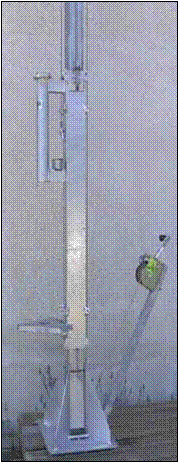

Sezione inferiore del palo.

Preparazione al montaggio della base del palo sulla testa della base passante a tetto





La soluzione ideale per impianti medio-piccoli,

Leggeri,  robusti, ed a basso impatto ambientale.

Pratici, facili da installare comodi da usare.

Sicuri e duraturi

Costruito in acciaio zincato a caldo.

Bulloneria e cavo ascensore  inox

Ottimo rapporto qualità prezzo

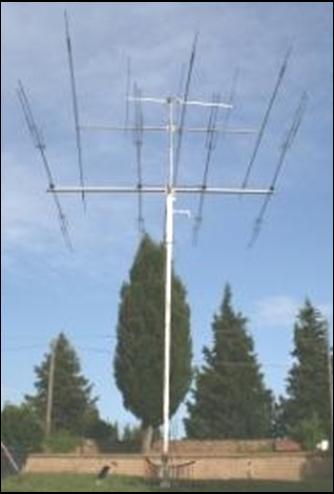

PST900/8PC

Con base a stella



Foto fatta a fine

assemblaggio

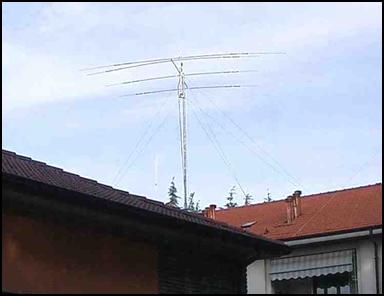

Foto di PST600/8PC, con base passante a tetto



Massima antenna wind load = 1m2

Maximo carico a torsione = 180Kg/m

Massimo carico verticale = 100Kg



I controventi intermedi sono collegati ad un carrellino scorrevole

sospeso al carrello principale

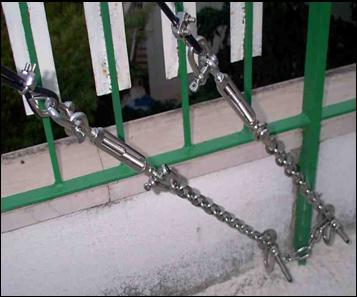

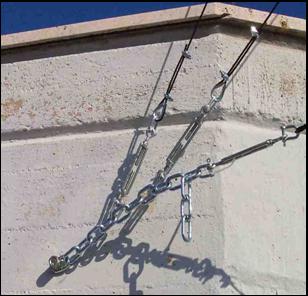

Controventi

Per la controventatura, disponiamo di apposito monofilo sintetico antiallungamento e antinvecchiamento, insensibile ai raggi UV, agli agenti chimici ed atmosferici, e ad altissima resistenza.

Prodotto dalla BAYER per usi professionali e particolarmente indicato negli impianti ove l’impiego di cavi metallici influenzerebbe il corretto funzionamento delle antenne.

Viene fornito a richiesta e nella quantità necessaria.
