Tralicci carrellati

Tralicci modulari componibili con carrello ascensore porta antenne per impianti di radiotelecomunicazioni ed affini.

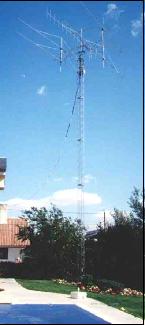

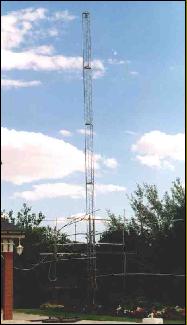

Questo tipo di traliccio, nelle tre versioni, impiega i nostri moduli standard con l'aggiunta di un carrello ad ascensore, coassiale al traliccio stesso, che manovrato da un apposito sistema di argano, consente l'alzata e la discesa del sistema di antenne o altro (fari, pannelli solari ecc.) dalla base del traliccio stesso fino al vertice e viceversa.

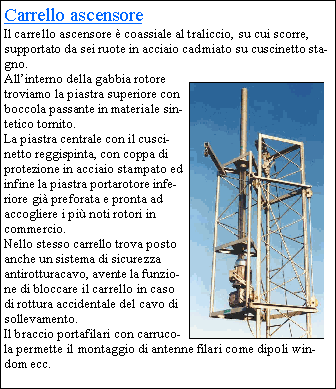

Il carrello ascensore Ŕ attrezzato con un tubo porta antenne sia rotante con l'ausilio di un rotore d'antenna , che fisso, in funzione dell'uso a cui Ŕ destinato.
I vantaggi di questo sistema sono molteplici e primo tra tutti quello di non doversi arrampicare sulla struttura ogni qual volta Ŕ necessario effettuare manutenzioni, riparazioni, ecc dei sistemi.
Il carrello Ŕ equipaggiato con sei ruote in acciaio galvanizzato con cuscinetti stagni che scorrono lungo i montanti.
Appositi sistemi di sicurezza trattengono il carrello quando questi Ŕ in posizione alta e durante la corsa di discesa e risalita. La controventatura Ŕ agganciata al carrello e negli impianti di altezza superiore a 12 m, anche ad anelli intermedi scorrevoli e sospesi allo stesso carrello ascensore.  Con questo sistema tutta la struttura dei controventi segue il carrello ascensore.
Ogni sistema traliccio, indipendentemente dal modello, viene fornito completo di bulloneria inox, con dadi autobloccanti, cavo per ascensore inox, verricello, attrezzo speciale per il montaggio (ging-pole per T40 e superiori), manuale di istruzioni per il montaggio ed uso.
Se richiesto possono essere approntate versioni  in tutto o solo in parte personalizzati.

Traliccio a carrello serie T25C
Massima altezza: 12 m + 2 di mast
Peso medio per 12 m: 120 Kg
Adatto per impianti medio leggeri
Diametro mast 48mm
Controventato

Traliccio a carrello serie T40C
Massima altezza: 27 m + 2 di mast
Peso medio per 12 m: 150 Kg
Adatto per impianti medio pesanti
Diametro mast 60mm
Controventato o autoportante in funzione dell'altezza e del carico.

Traliccio a carrello serie T50C
Massima altezza: 39 m + 2 di mast
Peso medio per 12 m: 200 Kg
Adatto per impianti medio pesanti
Contorventato o autoportante in funzione dell'altezza e del carico.

Controventi
Per la controventatura, disponiamo di apposito monofilo sintetico antiallungamento e antinvecchiamento, insensibile ai raggi UV, agli agenti chimici ed atmosferici, e ad altissima resistenza.
Prodotto dalla BAYER per usi professionali e particolarmente indicato negli impianti ove l'impiego di cavi metallici influenzerebbe il corretto funzionamento delle antenne.
