Dipolo rotativo 17- 12 - 6m modulare.
Questo dipolo rotativo, nella versione base, realizza di fatto più antenne in una, lo abbiamo definito modulare in quanto è facilmente espandibile con degli appositi kit, infatti è possibile aggiungere ancora una o due bande, con elementi full size, da scegliere tra 12 - 10m o 6m.
Esso ha un raggio di rotazione tipico di un full size per i 17m.

Per un funzionamento ottimale, si consiglia di montarlo ad un altezza di almeno 4-5m da terra.

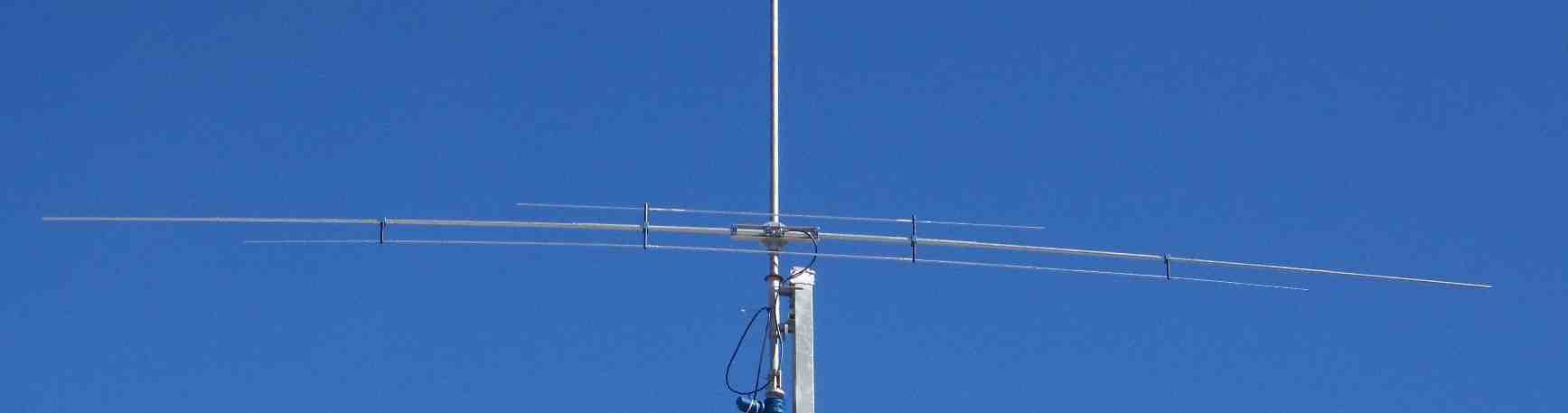

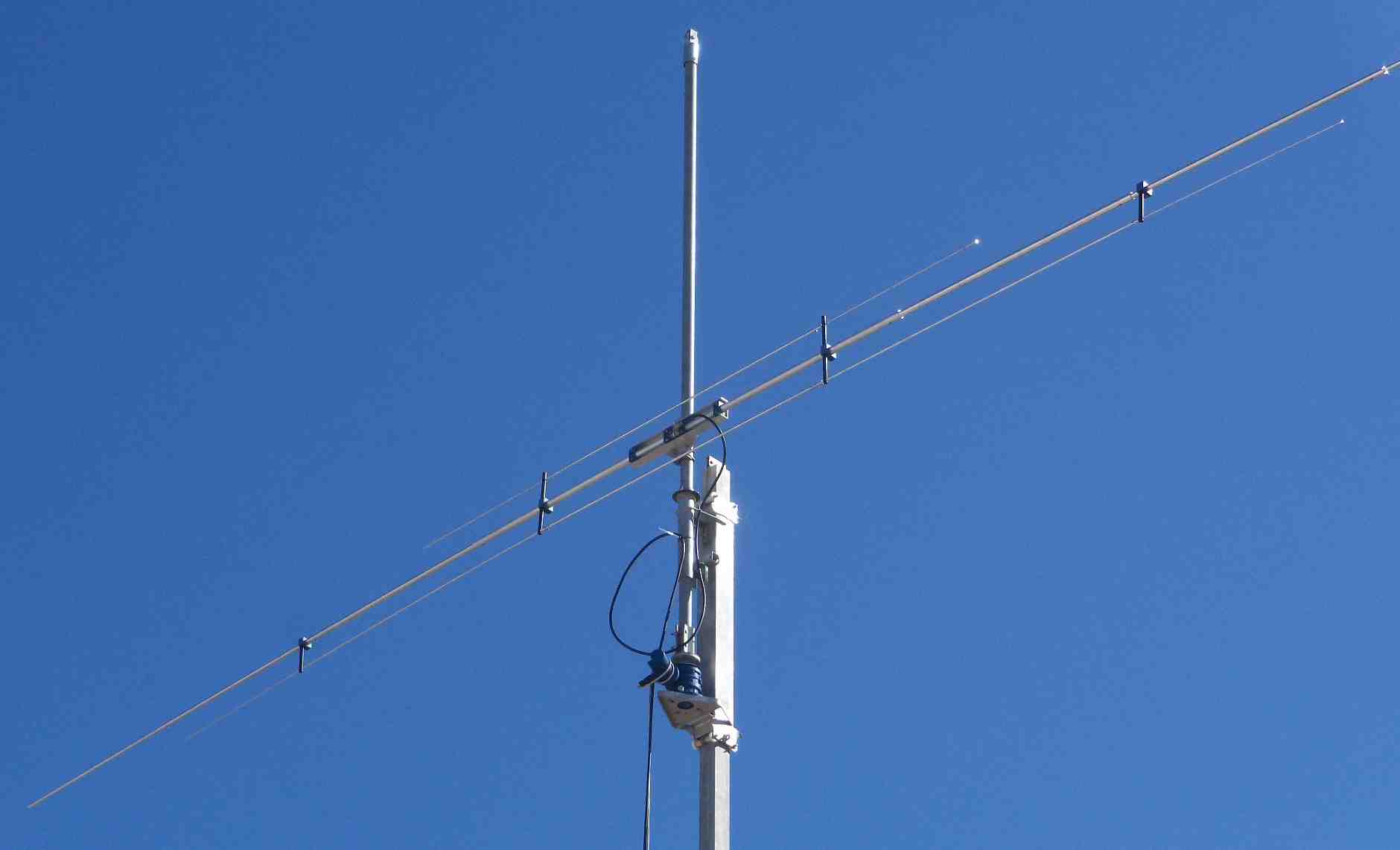

Nella foto è visibile il dipolo rotativo nella versione 17-12-6m

La presenza di altre antenne a distanza di almeno 1,5m non influenza assolutamente il  suo corretto funzionamento.

Il supporto utilizzato è un palo con carrello PST900/8PC.
Rotore PST2051D

Specifiche di massima:
- Guadagno = 0 dBd
- Impedenza = 50 ohm
- Fronte-fianco = 15 dB circa
- ROS = vedi grafici
- Consigliato balun 1-1
- Lunghezza = 8.2m circa
- Raggio rotazione m 4.1m circa
- Peso 5 kg circa
- Accetta mast da 48 o 60mm D fori = 8,5mm
- Materiale = Piastra ERGAL - tubi AL6060T6
- Prezzi:
- PST-RD17F   = 130.00€ + iva
- Kit espansione 12m = 58.24€ + iva
- Kit espansione 10m = 57.49€ + iva
- Kit espansione   6m = 35.00€ + iva
- Kit espansione 12-10m  = 81.84€ + iva
- Balun 1-1 1.5Kw = 40.90€ + iva
ORDINA on line



Pagina aggiornata al 16 sett. 2015

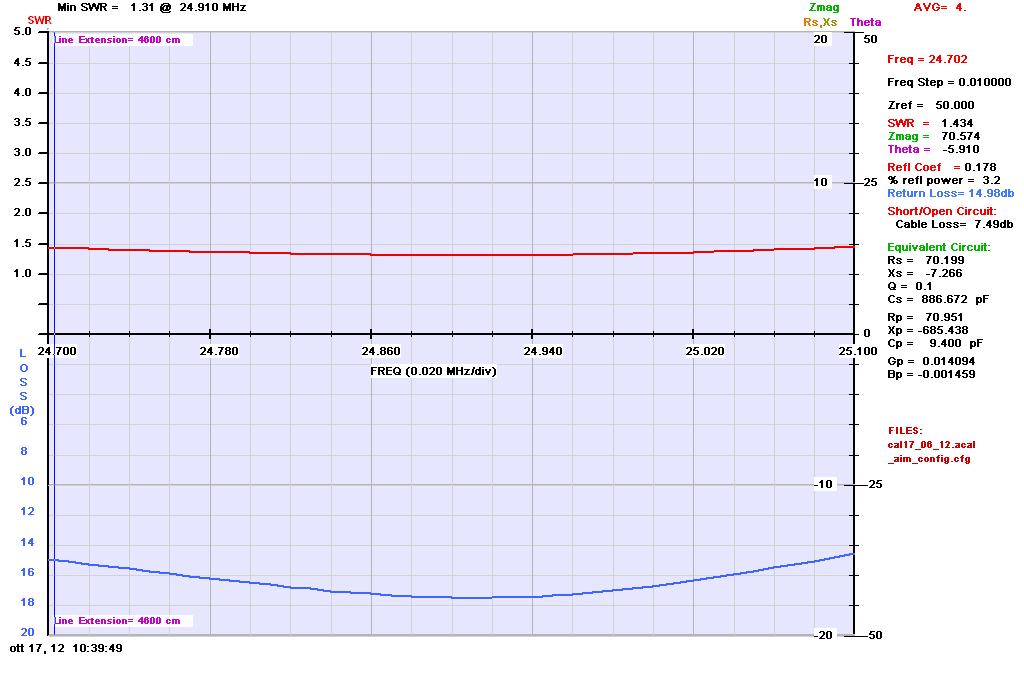

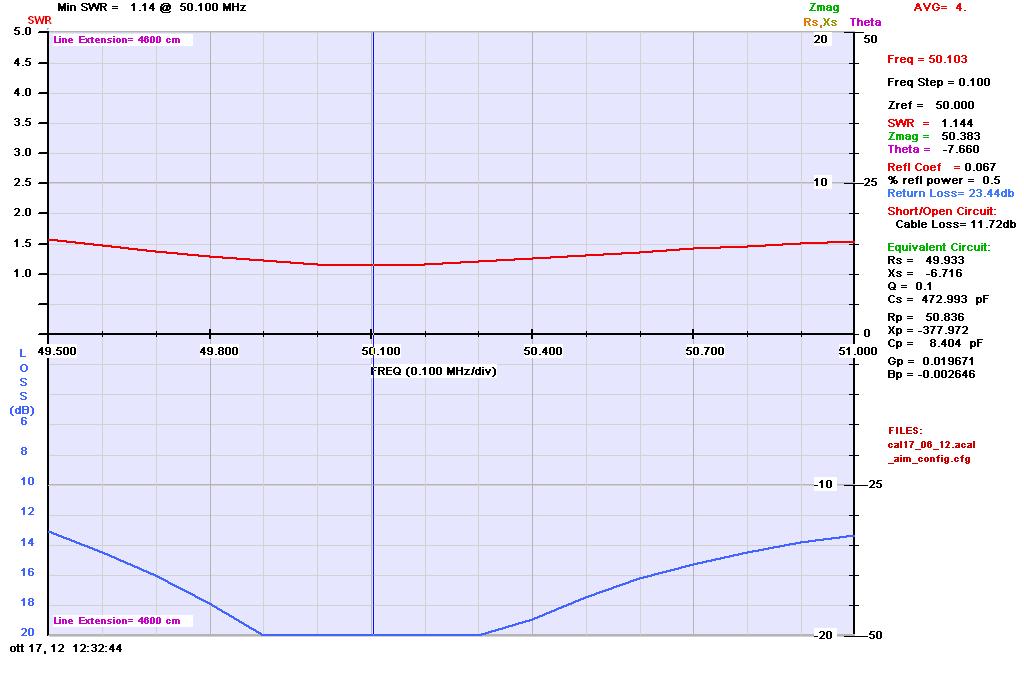

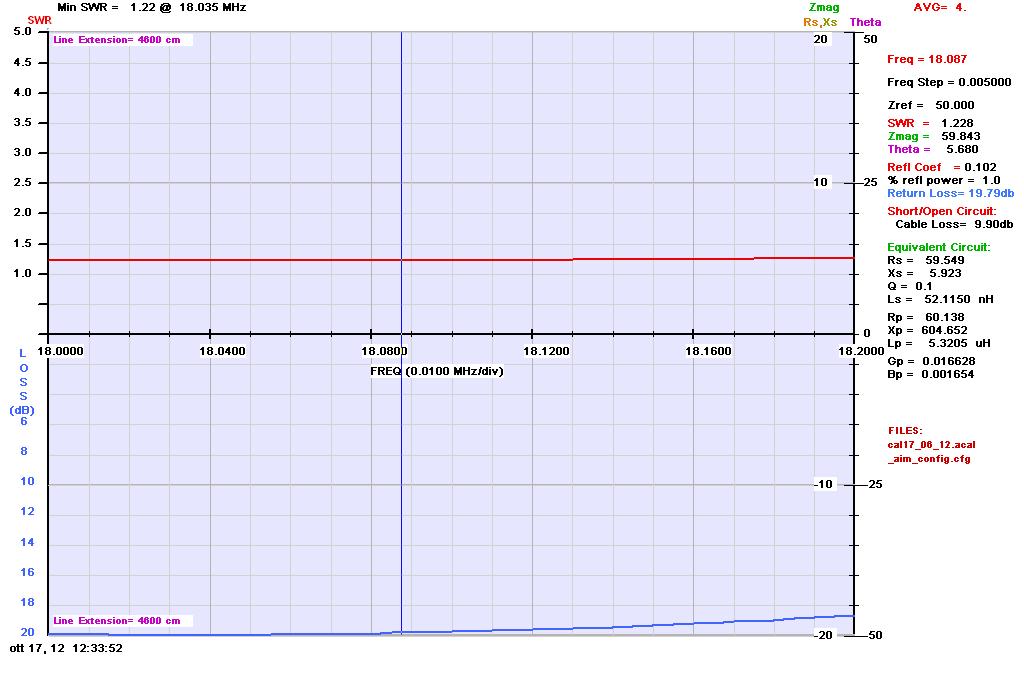

Grafico delle curve di ROS e return loss nella banda da 17, 12 e 6m
