Doppio dipolo rotativo trappolato, che sembra una piccola yagi, in quanto i dipoli sono fisicamente alloggiati su un piccolo boom di 1m, alimentati in parallelo tramite una linea rigida con balun e singola discesa. A questa distanza i due dipoli sono indipendenti e non si influenzano reciprocamente.
La versione base copre le 5 bande HF a partire dai 20m.
Alle versioni base o intermedia, è possibile aggiungere successivamente i kit di espansione dei 30 e/o 40m.
Costruzione molto robusta, con bulloneria inox, le trappole in filo di rame ad alto isolamento con supporti in fiberglass, consentono un utilizzo anche con potenze fino a 2KW pep ssb.
Per un funzionamento ottimale, si consiglia di montarlo ad un altezza di almeno 4-5m da terra, nelle versioni con i 30 e 40m è preferibile un'altezza anche maggiore, vicino ai 9-10m.
Specifiche di massima:
- Guadagno = 0 dB
- Impedenza = 50 ohm
- Fronte-fianco = 15 dB circa
- ROS = entro 1:1,5 (vedi grafico)
- Lunghezza boom = 1m
- Raggio rotazione:
DDR5 = 3,95m circa
DDR6-30 = 5,30m circa
DDR6-40 e DDR7 = 5,95m circa.
- Peso = da 11 a 14kg circa, dipende dalla configurazione scelta.
- Accetta mast da 48mm (serie) o 60mm (optional)
- Materiale = AL6060T6, bulloneria inox.
- Prezzi:
Nella foto è visibile il doppio dipolo rotativo nella versione base 20-15-10m e 17-12m

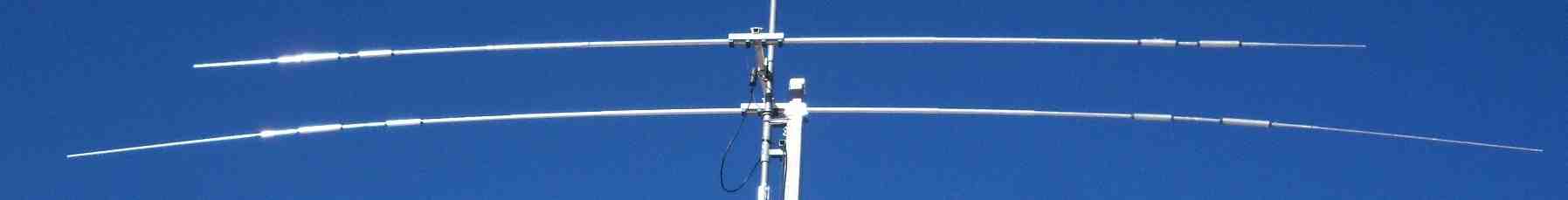

Nella foto è visibile il doppio dipolo rotativo nella versione intermedia 6 bande,
20-15-10m e 30-17-12m

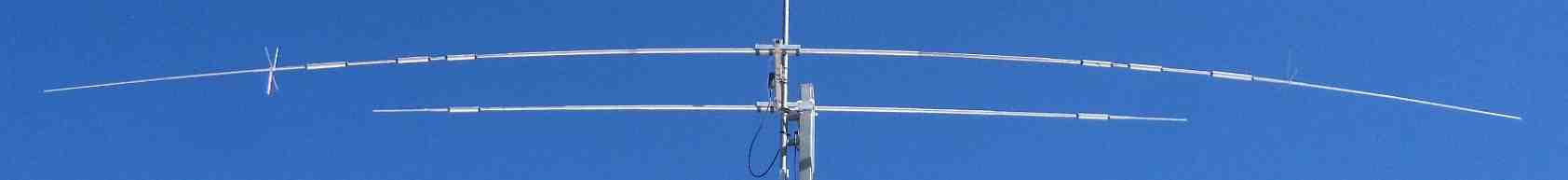

Nella foto è visibile il doppio dipolo rotativo nella seconda versione intermedia 6 bande,
40-20-15-10m e 17-12m
Nella foto è visibile il doppio dipolo rotativo nella versione massima 7 bande,
40-20-15-10m e 30-17-12m

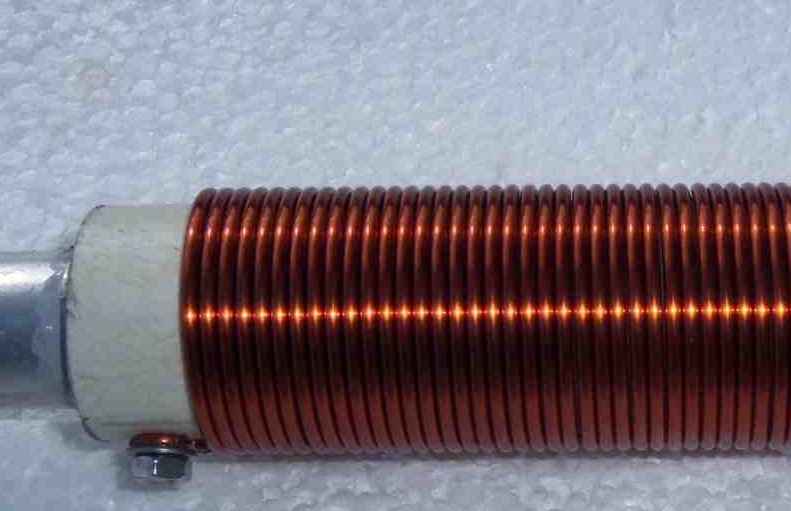

Particolare costruttivo delle trappole. Bobina in rame su isolatore in fibra di vetro.

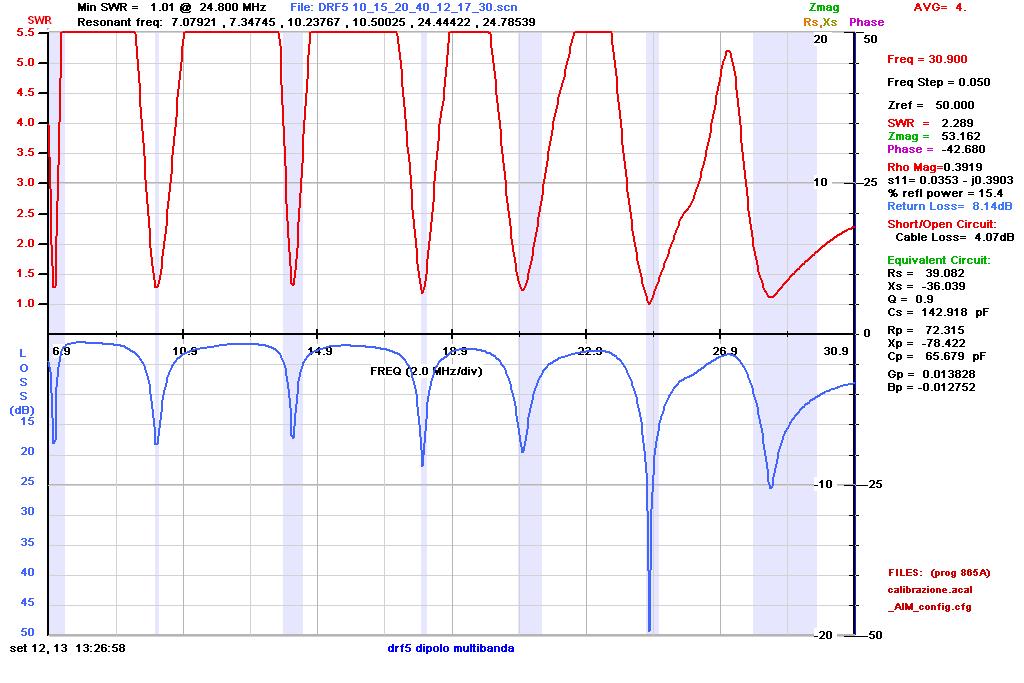

Curve di ros e return loss della versione 7 bande
