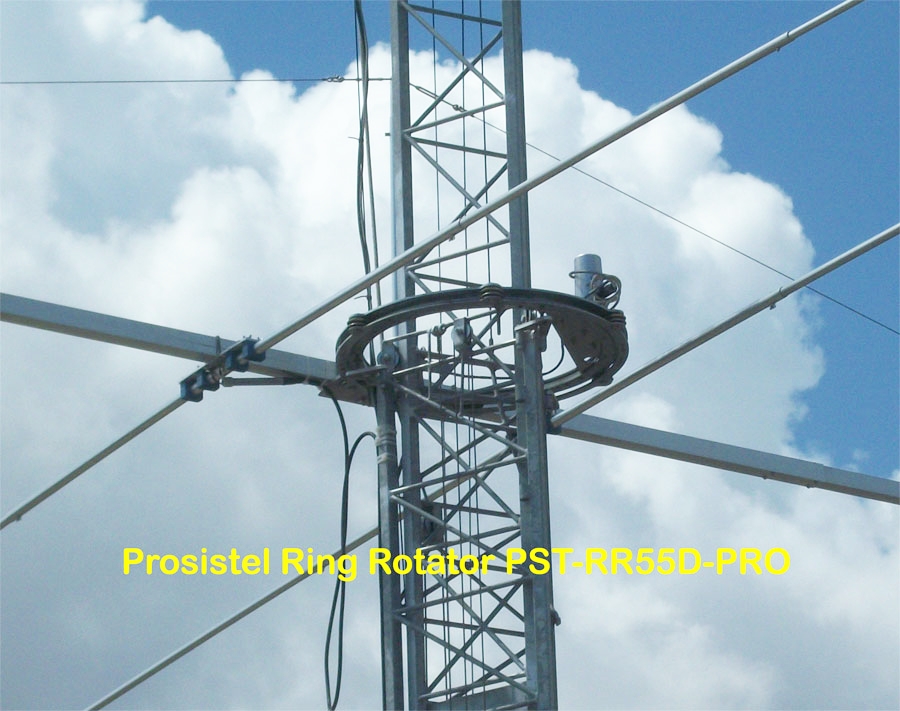

Ring Rotator PST-RR55D-PRO
Rotore ad anello per tralicci fino a 52cm di lato.
Questa tipologia di rotori consente di allocare una antenna sul fianco del traliccio ruotando intorno ad esso. In questo modo si può usare  un traliccio fisso oppure telescopico con rotori ed antenne indipendenti poste a diverse altezze. Nel caso di uso di traliccio con carrello, il ring o i ring possono essere alloggiati su carrellini intermedi, agganciati al carrello principale, in questo modo è possibile il montaggio/smontaggio e manutenzione di tutte le antenne rimanendo con i piedi per terra.

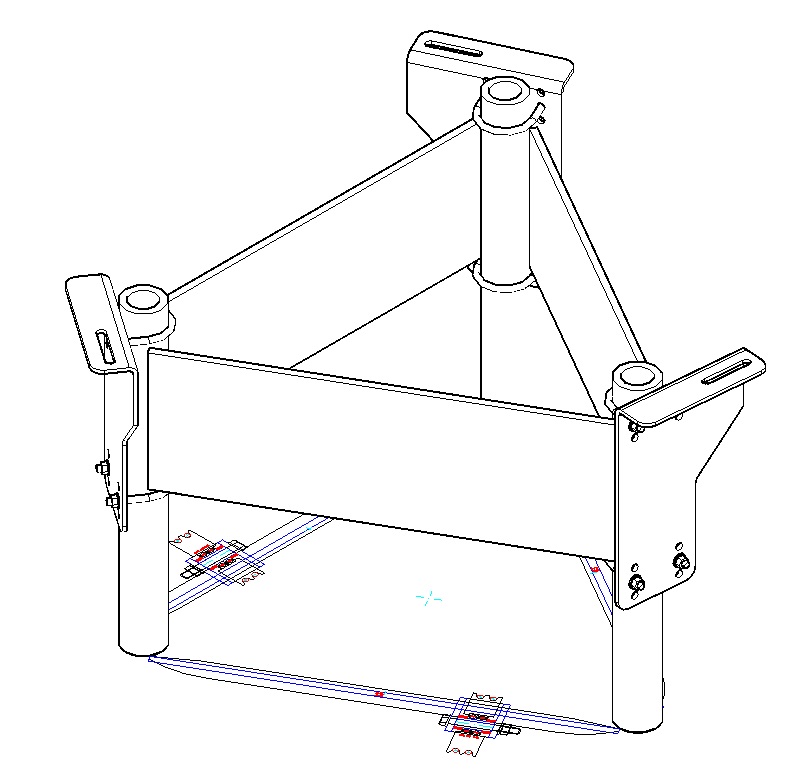

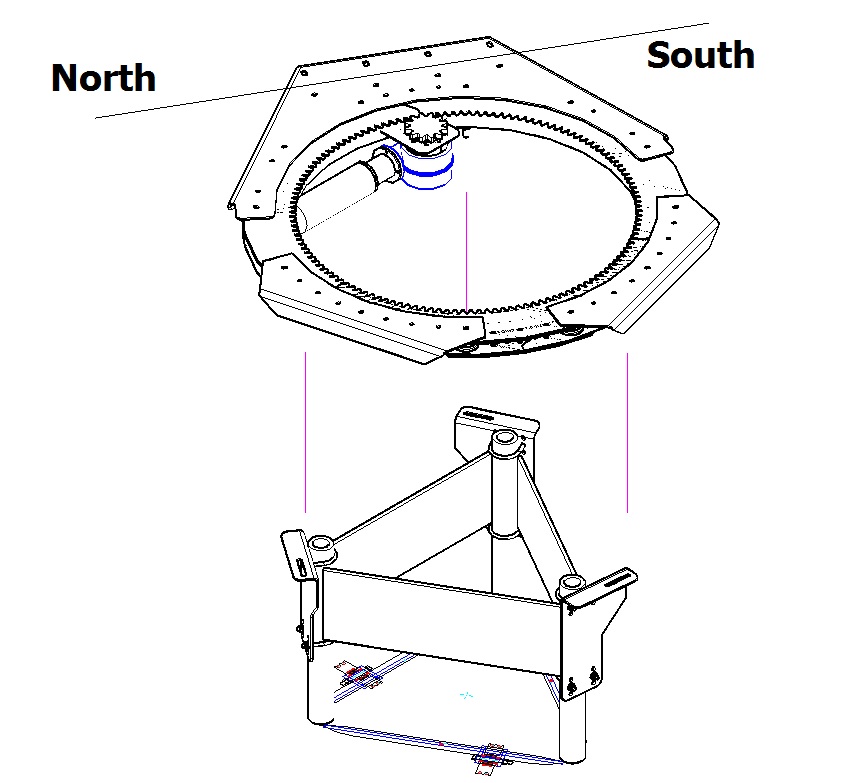

Il rotore si compone di una parte fissa realizzata con due semi anelli interni che si agganciano al traliccio a formare un anello unico e di due semi anelli esterni che si appoggiano sull'anello interno per mezzo di ruote diventando la  parte mobile rotante comandata da un motore.
L'antenna trova posto su una piastra laterale. In alternativa è possibile l'uso anche di un braccio con palo  porta antenna.

Tutta la struttura è realizata in acciaio inox AISI316 tagliati a laser, inclusi albero motore, ruote e cuscinetti.

La piastra porta antenna è realizzata in alluminio ERGAL.

Caratteristiche:

Gioco ridotto, 1 grado di precisione con limiti di rotazione programmabili di 360 o 500 gradi,
Posizione riportata da un encoder ad effetto Hall otticamente isolato.
La migliore protezione possibile contro i fulmini.
Dispone di Autocalibrazione,  che azzera eventuali errori ad ogni giro di orizzonte.
Autofrenante con tecnica a vite senza fine.
Si può montare in qualsiasi punto del traliccio.

Peso = 34-40 kg circa
Massimo carico verticale = 45Kg - HD 70Kg
Max wind area = 1.5m2



Per ordinare: http://www.prosistel.it/ordinare/info.html

Il produttore si riserva il diritto di apportare modifiche, senza obbligo di informazione verso alcuno.
Il contenuto di questa pagina web è proprietà esclusiva Pro.Sis.Tel.
Riproduzione , anche parziale, vietata.
Ultimo aggiornamento: 23 Marzo 2017

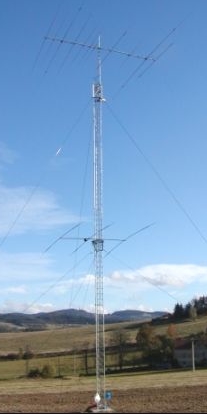

Ring rotator installato su traliccio telescopico

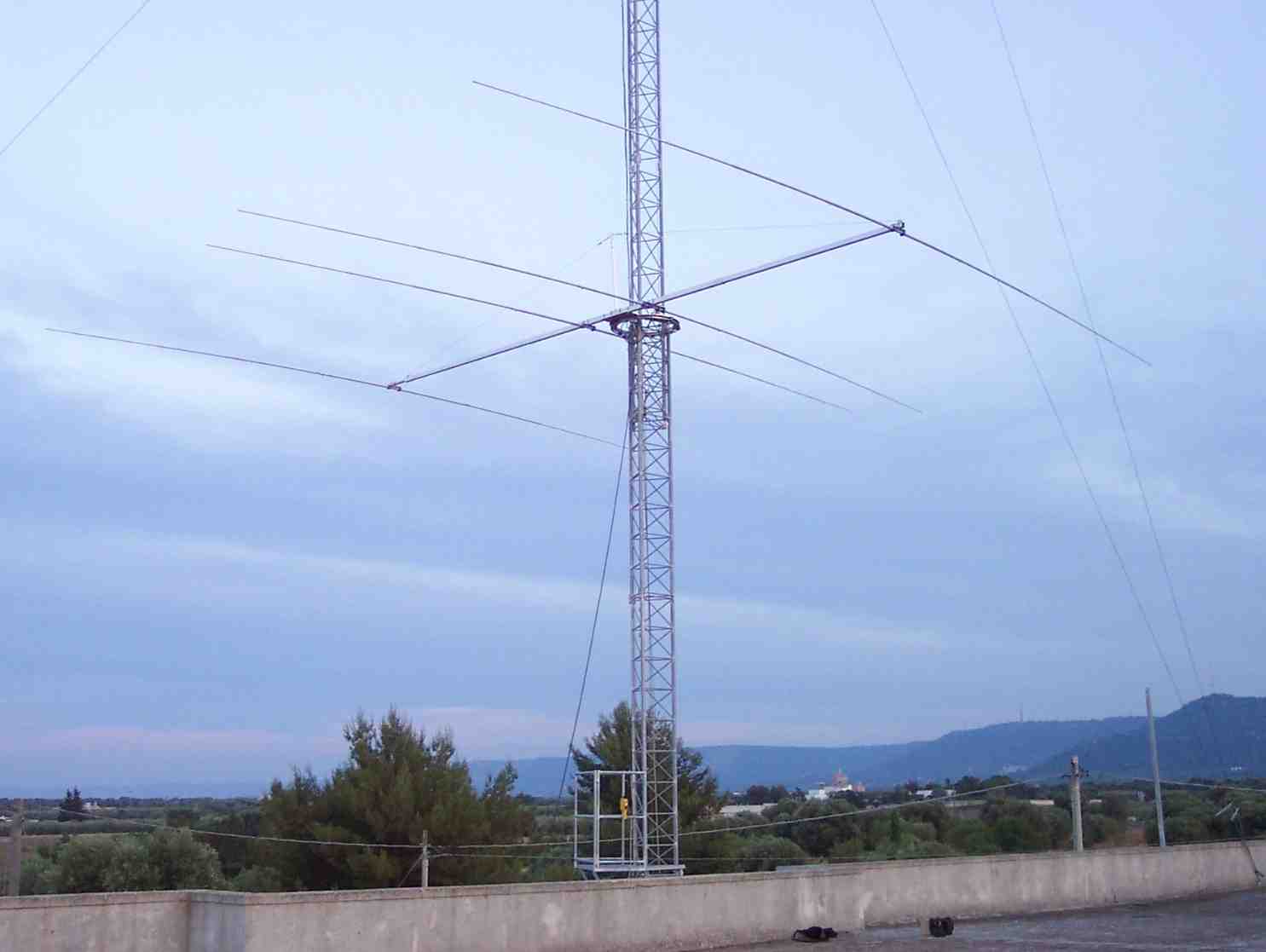

Ring rotator
installato su
traliccio con
doppio carrello

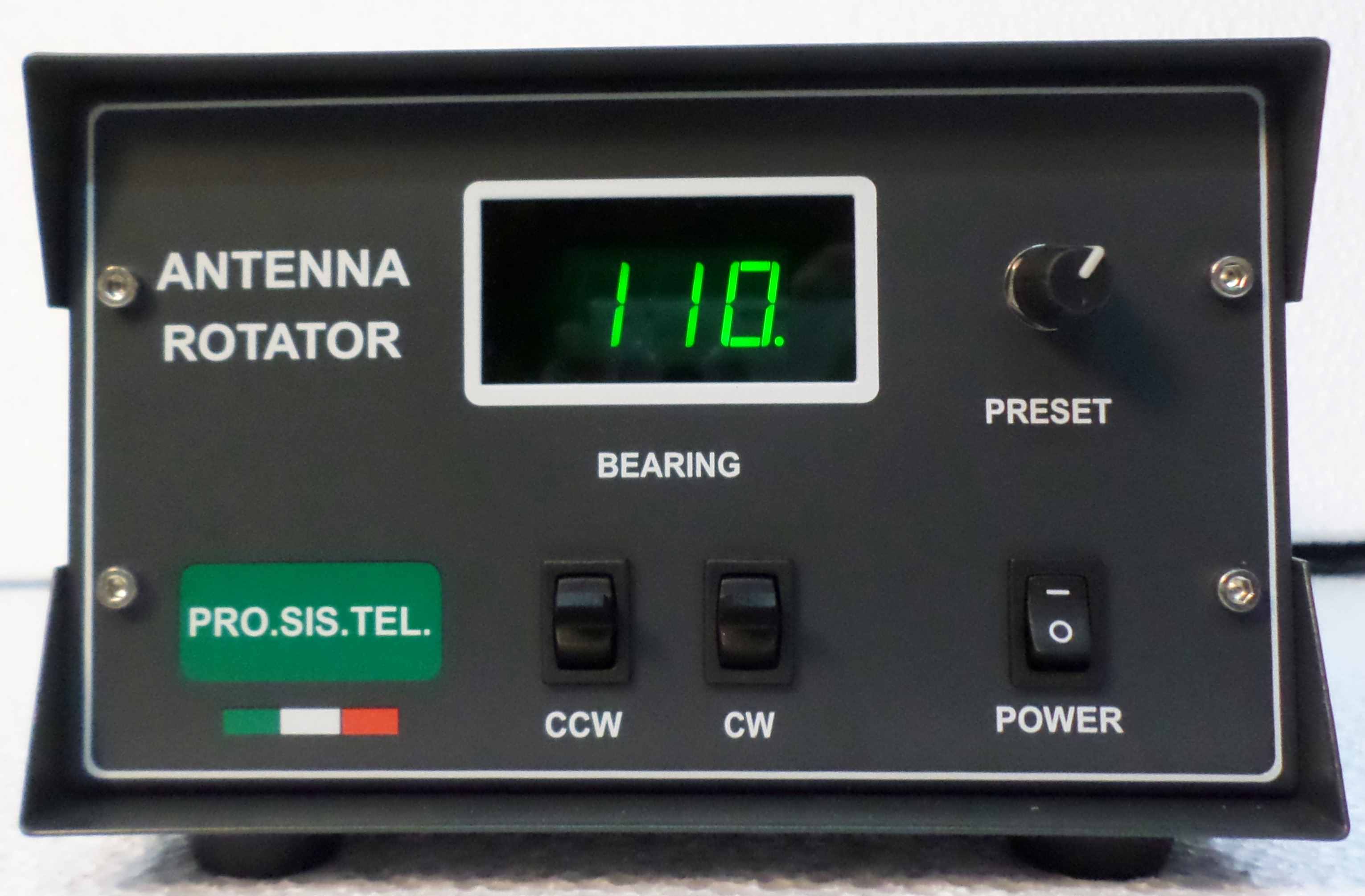

Control box Black line
Port USB per PC
Rampa accellerazione-decellerazione
Velocita variabile  + Preset
Max rotazione 500° (70+360+70)
Fine corsa programmabili
Stop a sud o nord programmabile
Tutti i settaggi sono programmabili da PC


-    Control box power input            230VAC (115VAC) , 50-60Hz, 50VA
-    Power box input                          230VAC (115VAC) , 50-60Hz, 600VA
-    Direction reading                          Digital Hall Encoders
-    Limits                                               Electronic, adjustable by software
-    Rotator cable                                7 fili doppia schermatura (2 x 1mm² + 5 x 0,5mm²)
Prezzo:
PST-RR55D-PRO = 2.054.00€ + iva = 2505.88€    (ordina on line)

PST-RR55D-PROHD = 2.500.00€ + iva = 3050.00€ (realizzato a richiesta)

Spedizione = 60.00€
